Construcción y funcionamiento de un motor eléctrico homopolar
Un motor homopolar es uno de los motores eléctricos más sencillos que existen. Fue demostrado por primera vez en 1821 por Michael Faraday, poco después de descubrirse la relación entre electricidad y magnetismo. Su funcionamiento se basa en la fuerza magnética que actúa sobre una corriente eléctrica cuando circula dentro de un campo magnético.
1. Principio físico básico
El motor homopolar funciona gracias a la fuerza de Lorentz: cuando una corriente eléctrica (electrones en movimiento) atraviesa un campo magnético, aparece una fuerza perpendicular tanto a la dirección de la corriente como a la del campo. Esa fuerza es la que provoca el movimiento de giro.
A diferencia de otros motores más complejos, aquí:
- El campo magnético es constante (generado por un imán).
- La corriente es continua (proporcionada por una pila).
- No hay conmutadores ni bobinados complicados.
2. Materiales necesarios (modelo escolar típico)
Para construir un pequeño motor homopolar casero solo necesitas:
- 1 pila tipo AA (1,5 V).
- 1 imán de neodimio (preferiblemente en forma de disco).
- Un trozo de alambre de cobre rígido (sin aislamiento).

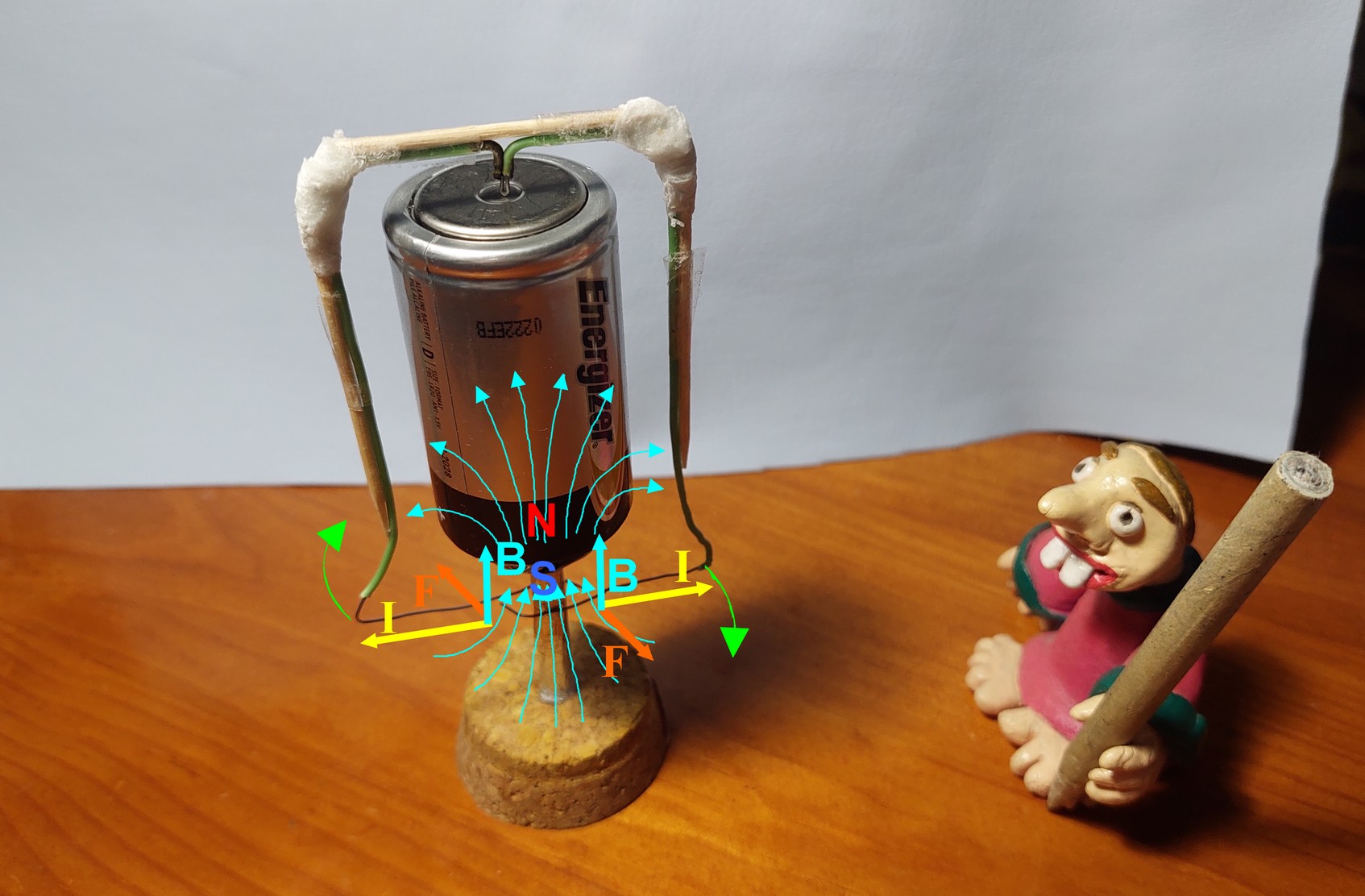

3. Construcción paso a paso
- Colocar el imán
El imán se coloca pegado al polo negativo de la pila (normalmente en la base plana). El propio magnetismo lo mantiene unido. - Preparar el alambre de cobre
Se dobla el alambre formando una especie de estructura simétrica que toque el polo positivo de la pila en la parte superior, baje por los lados y toque el imán en la parte inferior. - Cerrar el circuito
Cuando el alambre toca al mismo tiempo el polo positivo de la pila y el imán (que está conectado al polo negativo), la corriente eléctrica comienza a circular. - Inicio del giro
Al circular corriente por el alambre dentro del campo magnético del imán, se genera una fuerza lateral. Como el sistema puede moverse libremente, el alambre comienza a girar alrededor de la pila.
4. ¿Qué está sucediendo realmente?
- La pila proporciona corriente continua.
- El imán crea un campo magnético vertical.
- La corriente baja por el alambre.
- La interacción entre corriente y campo produce una fuerza perpendicular.
- Esa fuerza genera un par de giro (torque).
El resultado es un movimiento rotatorio continuo mientras haya contacto eléctrico.
5. ¿Por qué se llama «homopolar»?Se llama así porque:
- La corriente no cambia de polaridad.
- El campo magnético se mantiene constante.
- No hay inversión periódica como en los motores eléctricos convencionales.
6. LimitacionesAunque es muy didáctico, este motor:
- Tiene baja eficiencia.
- Produce poco par de giro.
- Descarga rápidamente la pila.
- Puede calentar los componentes si se mantiene mucho tiempo en funcionamiento.
Por eso se utiliza sobre todo con fines educativos para demostrar principios básicos del electromagnetismo.
7. Aplicación didácticaEste pequeño experimento permite visualizar conceptos fundamentales:
- Corriente eléctrica.
- Campo magnético.
- Fuerza de Lorentz.
- Conversión de energía eléctrica en energía mecánica.
Es una manera sencilla y espectacular de entender cómo funcionan, en esencia, motores mucho más complejos que utilizamos a diario.
Si quieres, también puedo hacerte un esquema explicativo o una versión más técnica con fórmulas físicas.
Explicación técnica del motor homopolarEl motor homopolar es el ejemplo más sencillo de motor eléctrico. Su funcionamiento se basa en la fuerza magnética que experimenta un conductor por el que circula corriente dentro de un campo magnético. Fue demostrado por primera vez en 1821 por Michael Faraday.
1. Fundamento físico: fuerza de LorentzLa fuerza que actúa sobre una carga eléctrica en movimiento dentro de un campo magnético se describe mediante la ecuación:
- q = carga eléctrica.
- v = velocidad de la carga.
- B = campo magnético.
- × = producto vectorial.
En un conductor por el que circula corriente eléctrica:
La magnitud de la fuerza es:
Si el conductor es perpendicular al campo magnético (θ = 90°):
2. Generación del torqueComo el alambre del motor está dispuesto alrededor de la pila, la fuerza no produce un desplazamiento lineal, sino una rotación. El momento de fuerza (torque) se expresa como:
Sustituyendo:
Donde:
- r = radio o distancia al eje de giro.
- I = corriente eléctrica.
- L = longitud efectiva del conductor.
- B = campo magnético.
3. Potencia eléctrica y mecánicaPotencia eléctrica suministrada por la pila:
Potencia mecánica generada por el motor:
Donde ω es la velocidad angular.
Pérdidas por efecto Joule:
Estas pérdidas explican la baja eficiencia del motor homopolar.

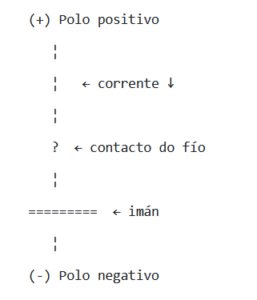

4. Esquema conceptual simplificado
Campo magnético: vertical.
Corriente: vertical.
Fuerza resultante: horizontal → produce giro.
5. Dirección de la fuerza (regla de la mano derecha)
- Dedos → dirección de la corriente.
- Palma → dirección del campo magnético.
- Pulgar → dirección de la fuerza.
6. Medición experimental de la velocidad angularSi se mide la frecuencia de giro (f) en revoluciones por segundo:
A partir de ω se puede calcular la potencia mecánica generada.
7. Conversión de energíaEl motor homopolar representa la conversión directa:
Energía eléctrica → Fuerza magnética → Torque → Movimiento rotatorio
Es la demostración más simple y directa de la interacción entre electricidad y magnetismo.
